預制泵站由筒體系統、水泵系統、格棚系統、管路系統、電控系統、通風系統組成。所有結構件均在工廠制作完成，現場只需簡單管路連接與筒體固定，完成調試后就能自動運行。筒體材質是高強度玻璃(GRP),泵和電控系統選用的是國內名牌或國際品牌。

隨著國家城鎮化進程不斷加快。農村人口不斷向城鎮轉移，城市面積和人口不斷增長，污水量也不斷加大。人們對生態環境的重視，生產和生活污水需集中處理后達標排放。而污水處理廠都建在城市和外圍,污水僅靠重力自流到污水處理廠比較困難,這時需要泵站進行提升輸送，而傳統的提升泵站，占地面積大、建造時間長、花費的資金高昂。
本公司生產的一體化預制泵站克服了上述這些問題，而且具有集成化、智能化、節能、耐腐、一次性投入少，維護成本低等特點。

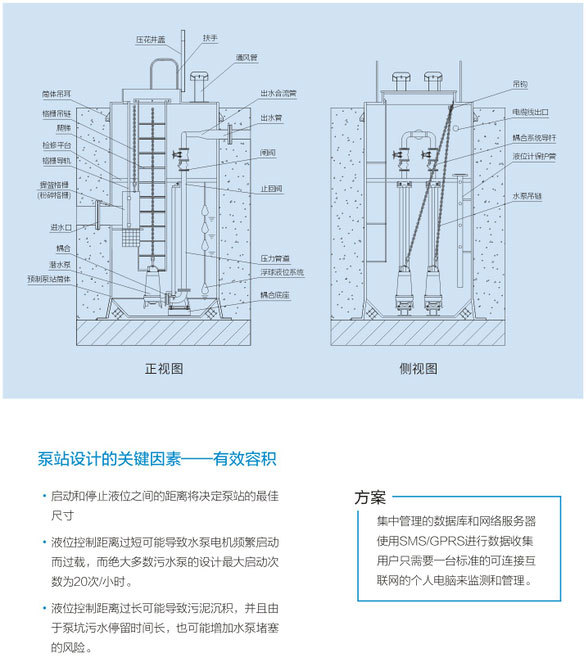

預制泵站的構成

預制泵站由筒體系統、水泵系統、格棚系統、管路系統、電控系統、通風系統組成。所有結構件均在工廠制作完成，現場只需簡單管路連接與筒體固定，完成調試后就能自動運行。筒體材質是高強度玻璃(GRP),泵和電控系統選用的是國內名牌或國際品牌。

產品特點

傳統混凝土泵站需要土建方，設備供應商，機電安裝方相互配合，眾多不確定因素讓高質量、標準化泵站難以實現，工期長達2~3個月。龐大的占地面積，專人值守，易滲漏，易淤積，臭氣散發困擾著泵站管理者。
預制泵站的主體結構采用計算機控制玻璃纖維纏繞增強熱固性樹脂（簡稱玻璃鋼GRP），它的強度高，耐腐蝕,堅固耐用，使用壽命長達50年。
預制泵站——在公司內完成各部件的安裝調試，貨到現場只需埋設，土建工作量只為傳統混凝土泵站十分之一，大大縮短了整個工程周期。
自動化程度高，配套的潛水泵采用液位浮球自動控制開停機，也可以遠程監控，粉碎型格柵為常開，遇大物件能自動反轉，泵站運行無需專人值守。
高效運行，無人值守，節約90%工期，節約2/3占地面積，節約50%投資。

適用范圍
生活小區或農村社區污水的收集和輸送
城鎮污水處理廠污水的收集和輸送
城區低洼地區雨水的收集和輸送市政污水管網的建設和改造
老泵站的改造和擴建
湖泊的水體循環
其他場合

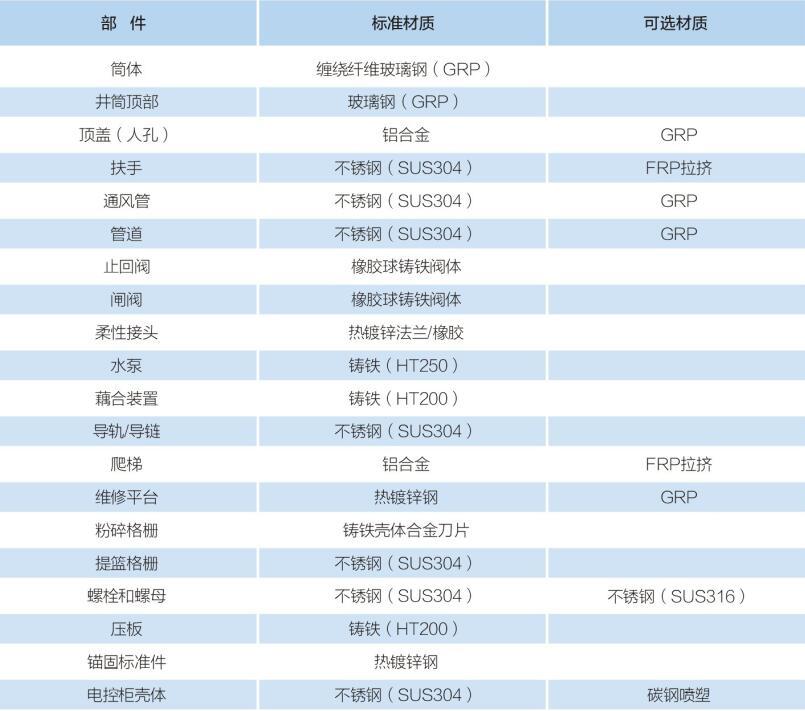

材質說明

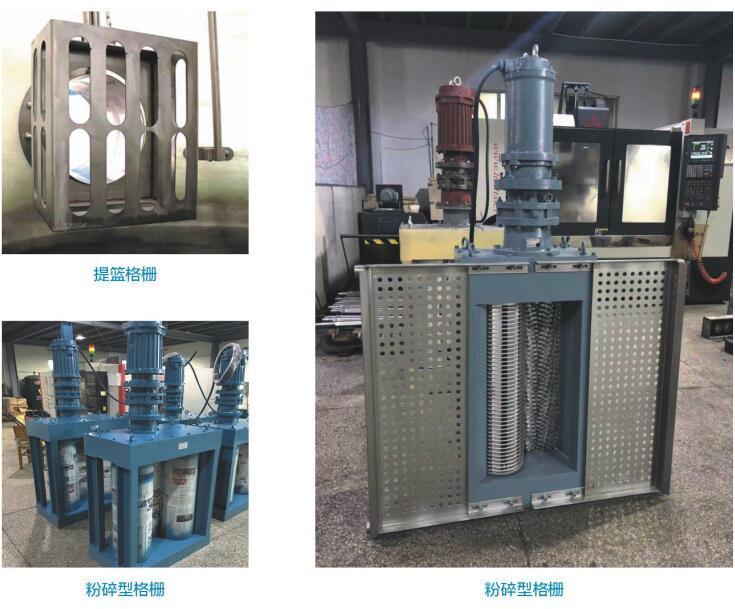

格柵

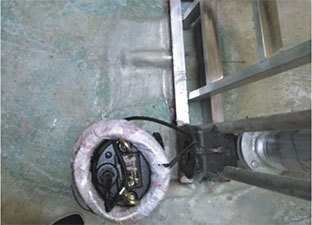

粉碎型格柵

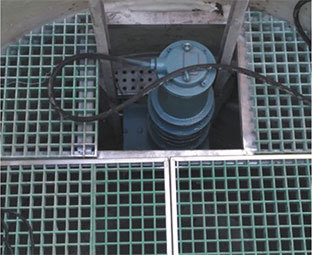

粉碎型格棚是一種把污水中固體物質粉碎成細小顆粒的新型粉碎設備，污水中的固體物質被粉碎后可不需打撈，同時起到保護后續處理設備（堵塞、慘繞、卡阻)、提高后續處理效果、改善水質狀況等作用。污水中的固體物質隨著水流進入粉碎機后，固體物質被旋轉的刀片截留并輸送到切割室，被切割刀片粉碎成6~10mm的細小顆粒，而大部分的污水和足夠小的顆粒直接通過刀片之間的間隙，與被粉碎后的小穎粒物質一起流到泵站筒體內。
提籃格柵
泵站進水口可以加裝提籃格棚，確保雜物隔離。避免吸入水泵，造成損壞。


基本功能

每組最多可控制6臺水泵·水泵交替運行
水位升至第二個啟動液位時，控制兩臺并聯的水泵同時運行
水泵延時啟動和停止·攪拌器或反沖洗閥控制·任意設置的啟動液位
用戶自定義的輸入——輸出設置

節能

為了確保最低的能量消耗率(kWh/m3)，專用控制系統會在特定的泵站系統中連續監測并適應工況?？刂破鹘邮兆冾l器和流量計的數據，并反饋調節水泵轉速。能量消耗率數據也可以由電機保護器提供，這就可以對水泵效率進行連續監測了，并確保水泵和管路得到及時的服務維護。

防堵功能

新的“沖洗和反轉”功能可以防止由污水中日益增加的纖維和固體顆粒引起的水泵堵塞。運行中的任何不正常都能啟動反堵塞功能來停止水泵，防止堵塞，避免代價昂貴的故障停機。

泵站安裝與調試

準備工作
泵站安裝前，地基計劃必須預先準備好，與相關施工項目部門協調溝通，做好技術交底工作，并做好下列準備:·需要現場條件的不僅僅是下面部分計劃，挖掘計劃也重要;
泵站施工區用于地面雨水、井點降水等積水的排水系統，應根據泵站區地形、氣象、水文、地質條件、排水量大小進行現場布置，與排水系統相適應;
應檢查并清理好基坑，研究好設備安裝圖，確定設備等施工工藝，校核有關尺寸以及公差。施工過程中應建立完整的施工質量檢查程序和控制措施;
現場設備、工器具以及施工材料應定點排放整齊，保持清潔、道路暢通;·施工作業前應向作業人員進行安全與技術交底，并形成文件。

注意事項

執行挖掘和泵站安裝工作的時候，注意事項一點要明確。特別要注意以下幾個方面:·小心堤岸坍塌，規劃中最好有地質勘探報告，了解挖掘后會產生的后果;
盡可能采用軌道運輸或機械挖掘以避免人員的危險;
坑邊預留安全距離，以便設備維修;
工作范圍內小心人員的安全;
起重機械下嚴禁站人;
電氣的安裝工作必須有資質的專業人士來安裝。

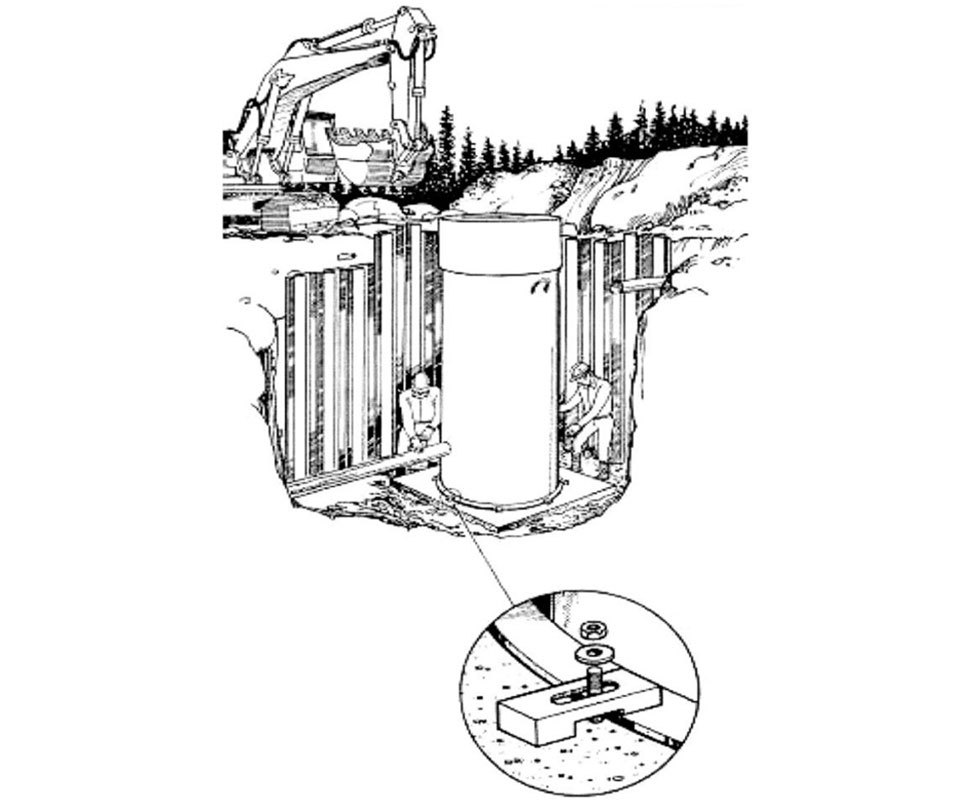

基坑開挖

基坑開挖前應制定專項施工方案，基坑超過一定規模的應按國際現行有關規定進行專家論證，經審查后方可施
基坑的開挖斷面應滿足設計、施工和基坑邊坡穩定性的要求;
基坑底部應采取排水措施;
基坑開挖后，應確認泵站進出水管連接管以及電纜等現場條件具備，方可進行泵站筒體安裝。

混泥土底板安裝

基坑底部應平整，并宜鋪上一層100mm厚碎石層;
鋼筋混凝土底板安裝根據泵站所處地質條件和設計要求，可選擇預制施工或直接澆注;

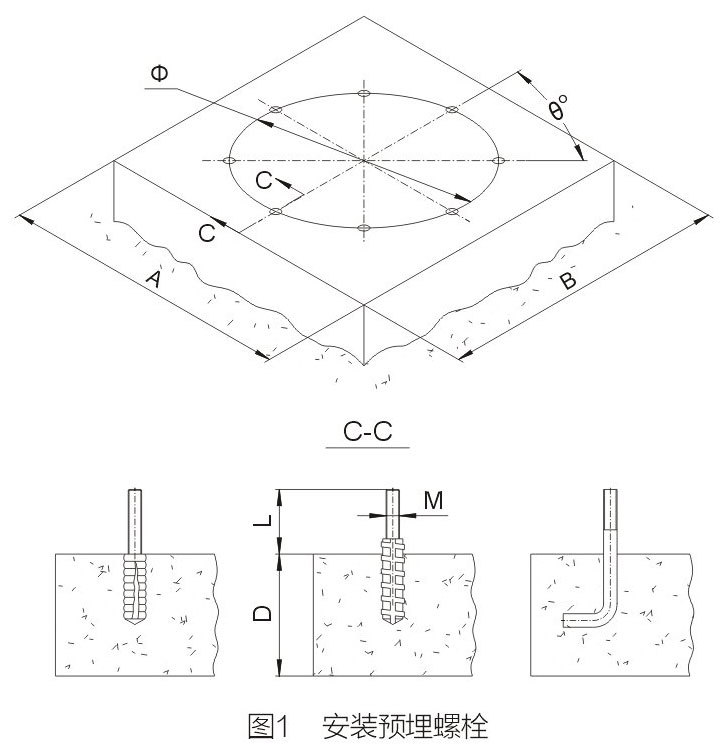

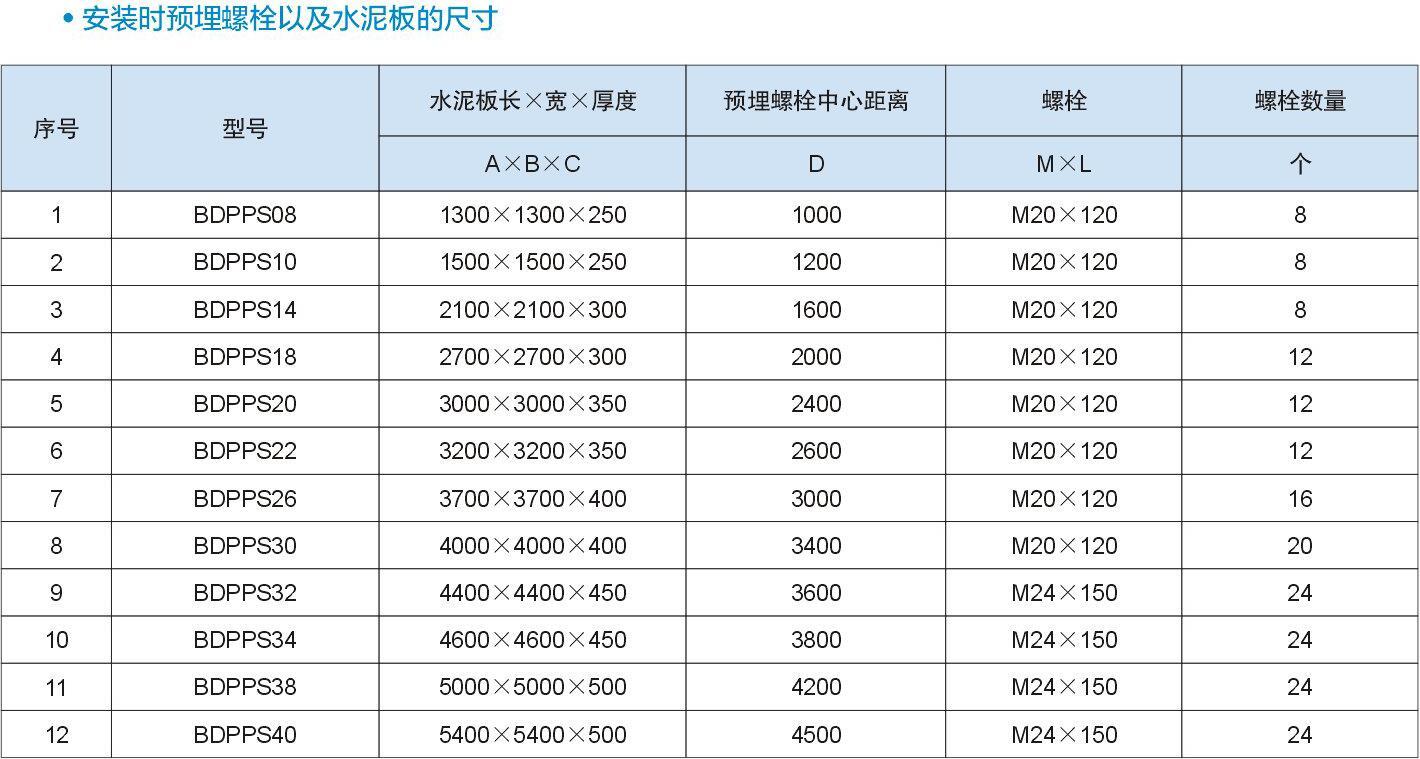

安裝在鋼筋混凝土底板上的地腳螺栓應先于泵的安裝。地腳螺栓在一圈內應均勻分角度安裝;·鋼筋混凝土底板應埋設水平，底板的上平面應抹光找平;
地腳螺栓及配件應采用防腐涂層。

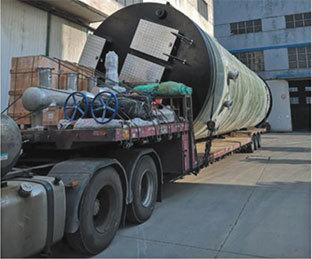

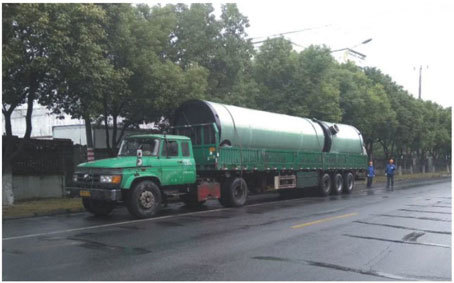

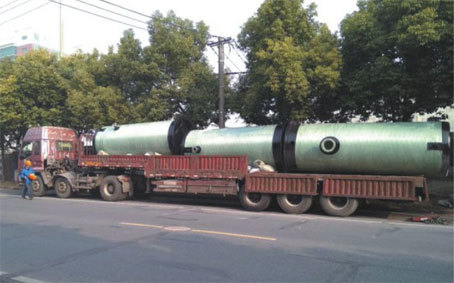

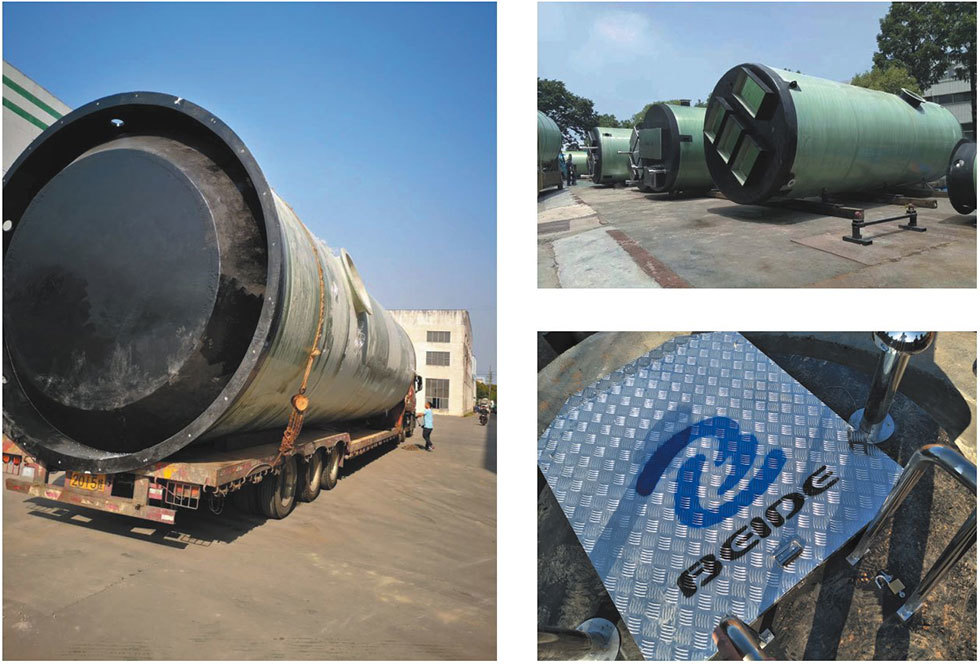

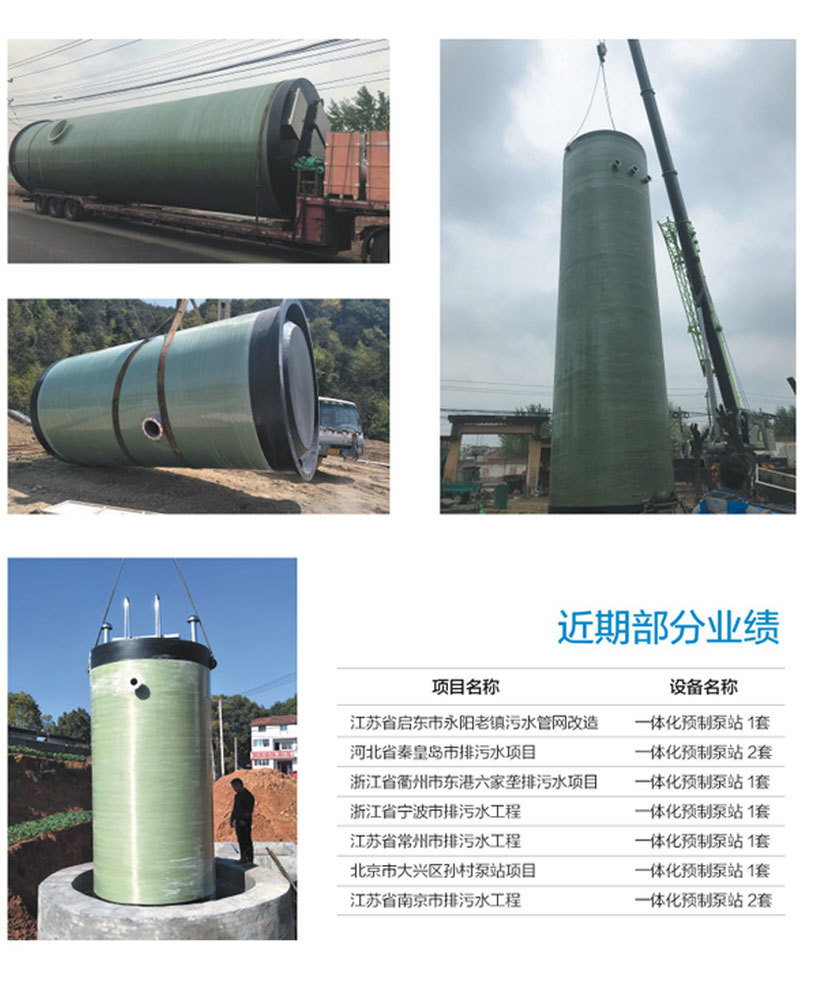

泵站的運輸與吊裝

筒體吊裝應編制專項施工方案，達到或超過一定規模的危險性較大的分部分項工程范圍的吊裝工程，吊裝方案必須經論證。
吊裝應結合說明書要求進行操作。垂直起吊筒體時，吊鉤受力應均勻。宜用起吊套索或吊繩來保護泵站和泵蓋以免夾壞。
就位前，應用毛刷清潔水泥底板表面，確保安裝面和泵安裝法蘭之間沒有泥土等雜物。
筒體吊裝時筒體的進出口方向應與進出水管方向一致。管道連接應在泵站進出水管加柔性接頭。·筒體應垂直安裝，并固定地腳螺栓。

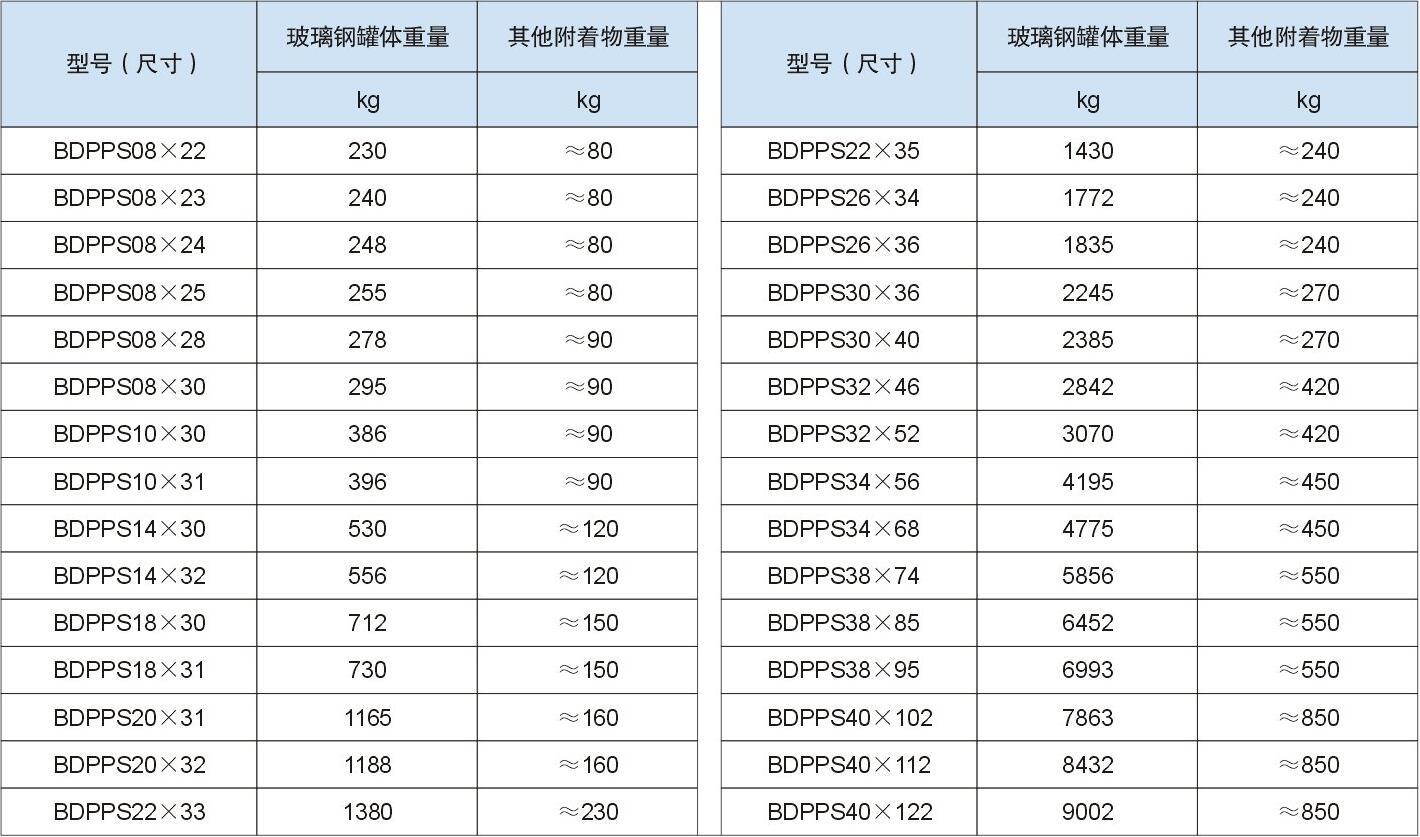

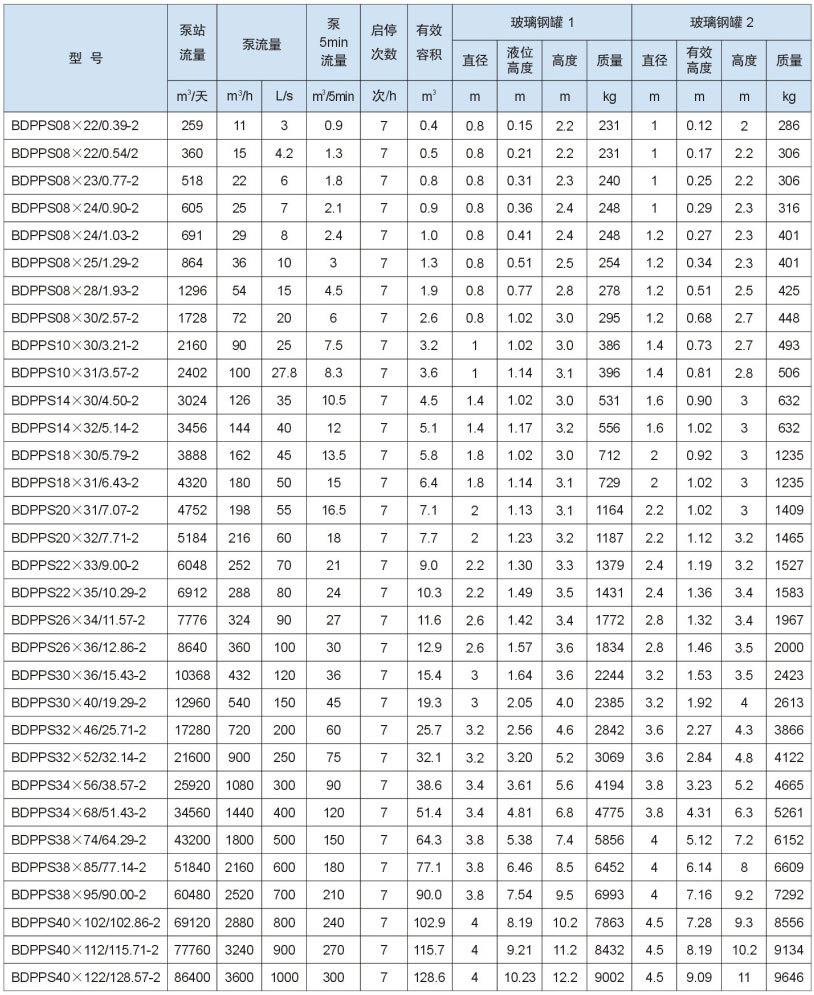

泵站尺寸與重量如下，選擇合適的吊裝工具以及吊裝設備。

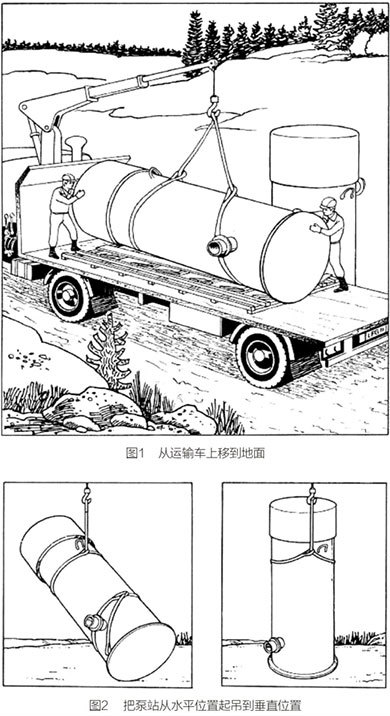

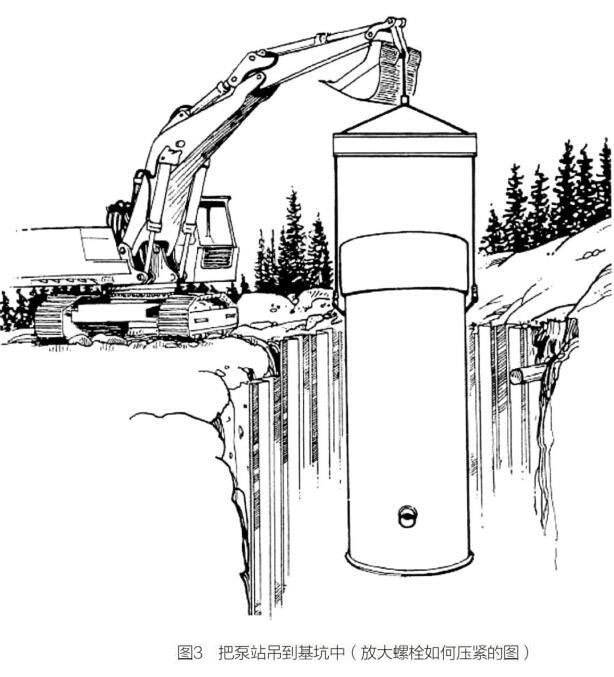

•吊裝示意圖

•管道安裝

管路系統的管材、管件和閥門應采用防腐涂層或不銹鋼等耐腐蝕的材料，管材、管件和閥門的選用及連接方法，應符合現行國家標準《室外排水設計規范》GB50014和《室外給水設計規范》GB50013的規定。
管路系統的法蘭應符合現行國家標準《鋼制管法蘭》GB9112的要求,法蘭壓力等級應大于或等于PN10。·泵站出水管宜配置止回閥和檢修閥，閥門長度應符合現行國家標準《金屬閥門結構長度》GB12221的要求，并符合下列規定:
1.止回閥和檢修閥可安裝在泵站內部。亦可安裝在泵站外的閥門井內;
2.止回閥和檢修閥可采用水平或垂直安裝;
3.閥瓣宜采用輕質復合材料。
泵站進出水管道和外部管道應采用柔性接頭連接。采用鋼管時，管道尺寸應符合國家規范《流體輸送用不銹鋼無縫鋼管》GB/T 14976的規定，壓力等級大于或等于PN10。

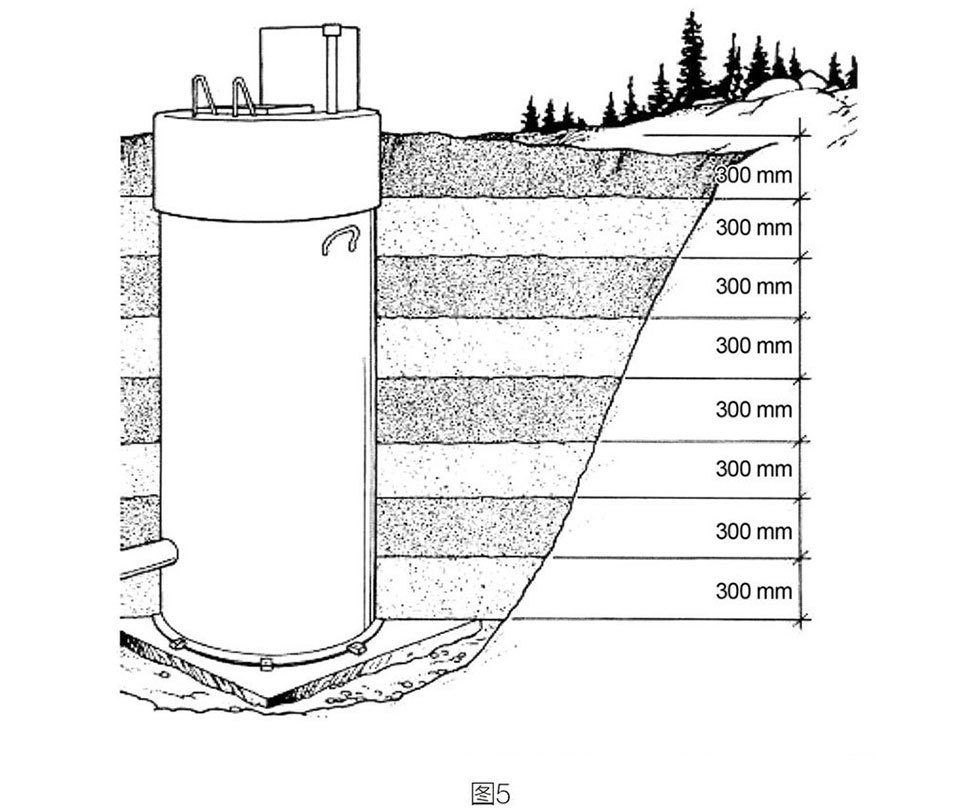

•基坑回填與壓實

基坑回填應在泵站筒體安裝無誤后進行。
回填材料宜為卵石、砂石類等，最大粒徑不應超過32mm，不得采用尖銳的填料，以免破壞筒體。
回填應分層回填，每層高度不宜超過300mm，回填土壓實度應符合設計要求及現行國家標準《建筑地基基礎工程施工質量驗收規范》GB50202的有關規定。
基坑內的進出水管處回填土應壓實?；靥顚拥奖猛搀w距離頂面300mm時，嚴禁使用夯土機等設備。

•安裝常見的弊端

地下的回填沒有壓緊導致進出口的管路受力，泵站內部管道張力將作用到外部的管路;·當開始回填時，卡車將砂石物料從一邊倒入導致罐體單邊受力，造成變形泄露和損壞;·如果水泥底座不平，泵站將會不垂直安裝，將會造成罐體變形與損壞;
較大的石塊墜入回填坑內，如果扎在泵站的罐體上將會損壞罐體;
如果挖掘計劃不到位就會造成其他后續工作的操作不當可能導致安裝底座移位或損壞，極有可能損壞泵站?；靥畹挠?jì)劃不充分地下水就會產生，產生更大的浮力，會導致泵站上浮
注:整個安裝施工過程中務必派遣有勝任能力的工程師并且在執行計劃時密切關注，做好相應的記錄。


•運行調試

調試前應進行下列檢查:
1.安裝、設置是否正確，并應檢查是否符合設計要求;
2.可能產生真空的管路，真空破壞閥應有足夠的過流面積,動作應準確可靠;3.進、出水管路上的閥門應完全開啟,其它裝置均應處于正常工作狀態。
機電設備安裝、調試必需的供電電源的容量、電壓等級、電氣保護裝置應滿足所安裝的機電設備的要求。·泵站調試按國家相關施工驗收規范進行,分階段進行調試。
泵調試時應符合下列要求:
1.各固定連接部位應緊固;
2.轉子及各運動部件應運轉正常，無異常聲響和摩擦現象;3.附屬系統的運轉正常，管道連接應牢固無滲漏;
4.泵的安全保護和電控裝置及各部分儀表均應靈敏、正確、可靠。
泵站采用快速閘門斷流且其下游側另設有事故閘門時，應調整其自動控制的聯動配合時間，滿足機組保護的設計要求，現場操作和遠方控制應可靠。

•運行和維護

泵站運行和管理應符合水泵、格棚和閥門等設備的操作規定。·泵站日常運行宜采用自動控制，特殊情況轉為手動控制或遠程控制。
污水和合流泵站配套粉碎格柵宜24小時連續運行，雨水泵站配套粉碎格柵宜采用液位計控制啟停。·泵站宜采用自然通風，并設置通風管,通風管管徑不應小于100mm。
進入全埋于地下的一體化預制泵站時，檢測人員應配備移動式H2S檢測儀。
泵站控制應符合現行國家規范《通用用電設備配電設計規范》GB 50055的規定。

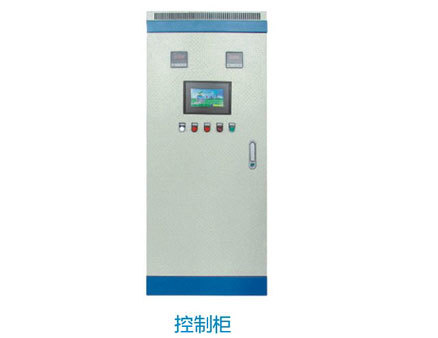

泵站控制設備應具有自動巡檢以及故障自診斷、報警或自動保護功能。對可恢復性的故障應能夠自動或手動報警、恢復正常運行?？刂圃O(shè)備應具有日常排空功能，防止集水池底部淤積。

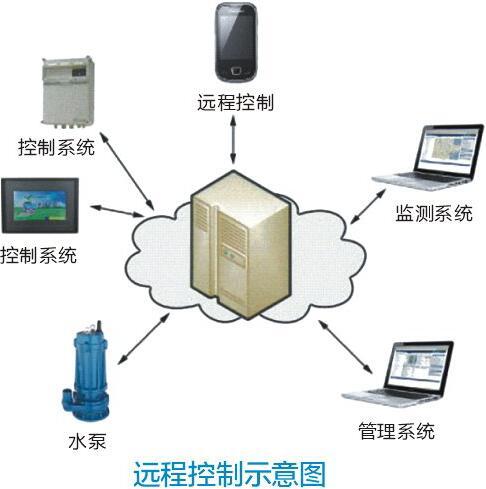

泵站控制設備宜具有通信接口，以便提供遠方控制和網絡智能管理。·泵站空制設備的顯示功能應符合下列規定;
1.重力管網泵站參量正確顯示指標包括:實際液位、啟停液位、運行時間、泵送流量;
⒉壓力管網泵站參量正確顯示指標包括:進出口壓力、設定壓力、運行時間、泵送流量、水泵轉速、電流、能耗;3.重力管網狀態正確顯示指標包括:水泵運行和故障、超低、超高和溢流液位;
4.壓力管網狀態正確顯示指標包括:水泵運行和故障、進口缺水、出口超低和超高壓力。·應定期檢查控制柜防水、防潮等。
應每年進行水泵、格柵、閥門、控制柜等主要設備和泵站整體外觀檢查。機電設備、管配件每一年應進行一次除銹、油漆等處理。水泵經維修后，其流量不應低于設計流量的90%，泵站機組的完好率應達到90%以上;汛期雨水泵站機組的可運行率應達到98%以上。
泵站配套提籃格柵，應根據進水水質的實際情況，定期進行提升和清理。·泵站配套粉碎格柵應定期更換潤滑油和更換磨損粉碎格棚刀片。
應定期檢查相間電阻平衡性、絕緣電阻值。
應定期進行備品備件的更換。
每年或特殊要求時，應停泵站進行集中檢修。·為保證泵站使用壽命，泵站應定期進行大修。
在日常運行中應對泵站巡視檢查的內容應符合下列規定:1.水泵的運行電流、電壓是否正常;
2.水泵的運行的噪聲及振動是否正常;3.泵站的出水量是否正常;
4.泵站內的液位控制是否正常;
5.提籃格柵內的垃圾是否達到一定的數量，否則要吊起進行清理;6.泵站液面上是否漂浮著大量的漂浮物,否則要進行清理;
7.定期緊固檢查控制柜、中轉電箱內的電纜接線端子，如發現存在發熱變色的情況則進行相應的處理。·在日常的操作運行工作安全注意事項應包含下列規定:
1.泵站外部要架設適當護欄、放置警示標志和警示牌警告非工作人員不得進入泵站區域，以免發生人生傷害事故;2.泵站的上的頂蓋應上鎖，防止別人打開進入破壞;
3.在日常的維護操作過程中如涉電氣的操作，則必須由持有電氣操作資格證的人員方可進行操作;4.在日常的維護操作過程中人員如進入泵站內，必須遵守《下井（池)作業安全規程》;
5.在日常的維護操作過程中應攜帶相關的安全用品及勞動保護用品，如安全蒂，安全帽等;6.進入泵站筒體內維護時，應有安全保護措施。防毒用具使用前必須校驗，合格后方可使用。

引用標準名錄

·《—體化預制泵站應用技術規程》DB33/T。《室外給水設計規范》GB 50013

·《室外排水設計規范》GB 50014·《供配電系統設計規范》GB 50052·《低壓配電設計規范》GB 50054

·《通用用電設備配電設計規范》GB 50055

·《給水排水構筑物工程施工及驗收規范》GB 50141·《電力工程電纜設計規范》GB 50217

·《給水排水管道工程施工與驗收規范》GB 50268

·《高度進制為20mm的面板、架和柜的基本尺寸》GB/T3047.1·《機電產品包裝通用技術條件》GBT 13384

·《布線系統載流量》GB/T 16895.15

·《梯子要求、試驗和標志》GB/T 17889.2·《玻璃纖維增強塑料加砂管》GB/T 21238·《污水污物潛水電泵》GB/T 24674

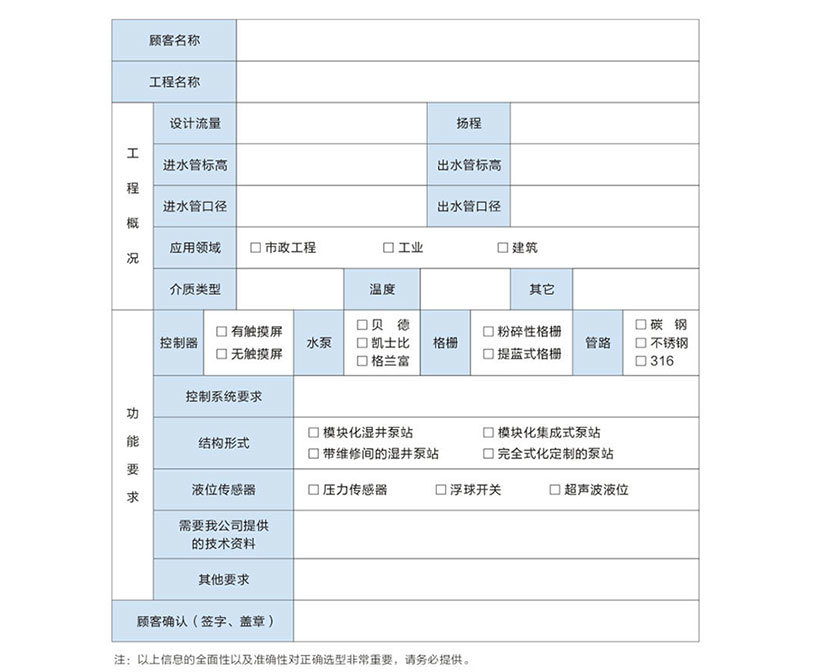

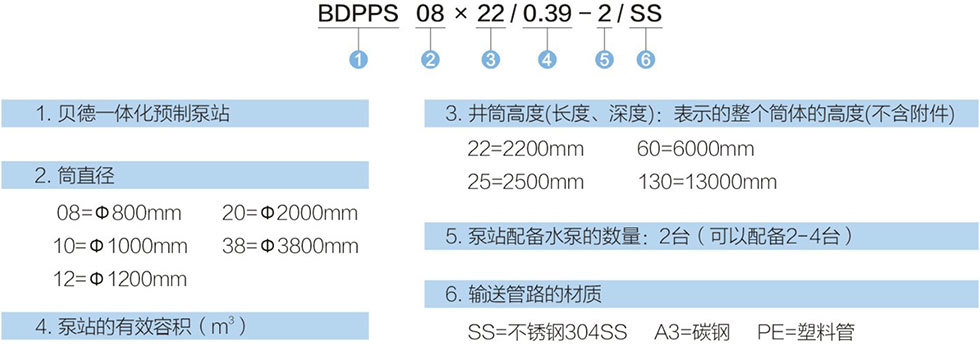

一體化預制泵站選型指南
